设备支持2个STM-1/STM-4光口，4个ETH，3个业务槽位支持PCM板卡和E1板卡
PT-60 1004设备是一款基于SDH技术，集成SDH接入功能、PCM(64K业务)功能,数字交叉连接设备,IPPBX程控交换为一体的多业务综合光传输设备。PT-60 1004上联接口支持标准STM-1/4 光接入、E1电口接入，支路侧支持SDH接入、PDH接入、PCM接入、以太网接入、程控交换接入、IP SIP接入；能够满足电力配网智能化、工业自动化、交通、铁路等专网用户和运营商大客户对不同带宽和多种业务接口类型的接入需求。
Ø 光传输接口：
光口类型：S1.1/L1.1/L1.2、S4.1/L4.1/L4.2；
光波长：1550nm或1310nm；
光口等级：STM-1、STM-4；
Ø 组网能力：

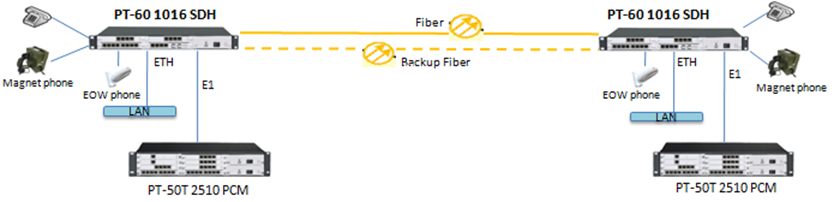

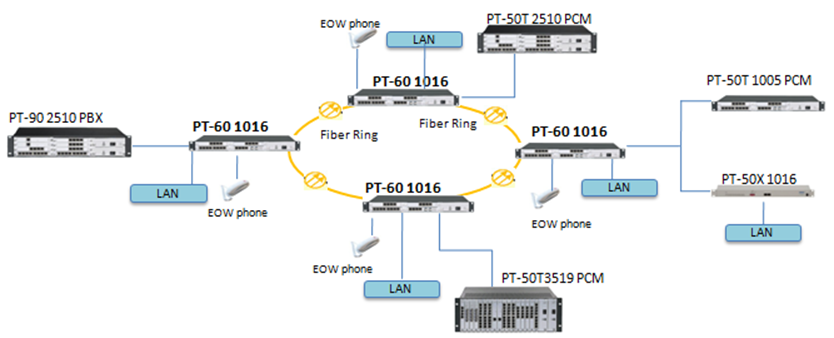

具有链路、环网、网格网、多环相切等组网能力；
具有SNCP、MSP网络保护功能；
Ø 业务接入类型：
FXO、FXS、2/4W E&M、RS232、RS485、V35、G703、FE以太网、E1、载波、磁石等；
支持异步或同步数据，支持数据口的N*64K配置；
特殊接口可定制；
网管接口：ETH。
Ø 业务容量：
交叉容量：20*20 VC-4交叉、556*556 VC-12交叉、1664*1664 64K交叉；
STM-4 SDH光接口2个；
STM-1 SDH 光接口2个；
10/100Mbit/s以太网电接口4个；
E1接口16个；
PCM支路接口48个；
Ø 其他参数：
AC+DC或DC电源供电；

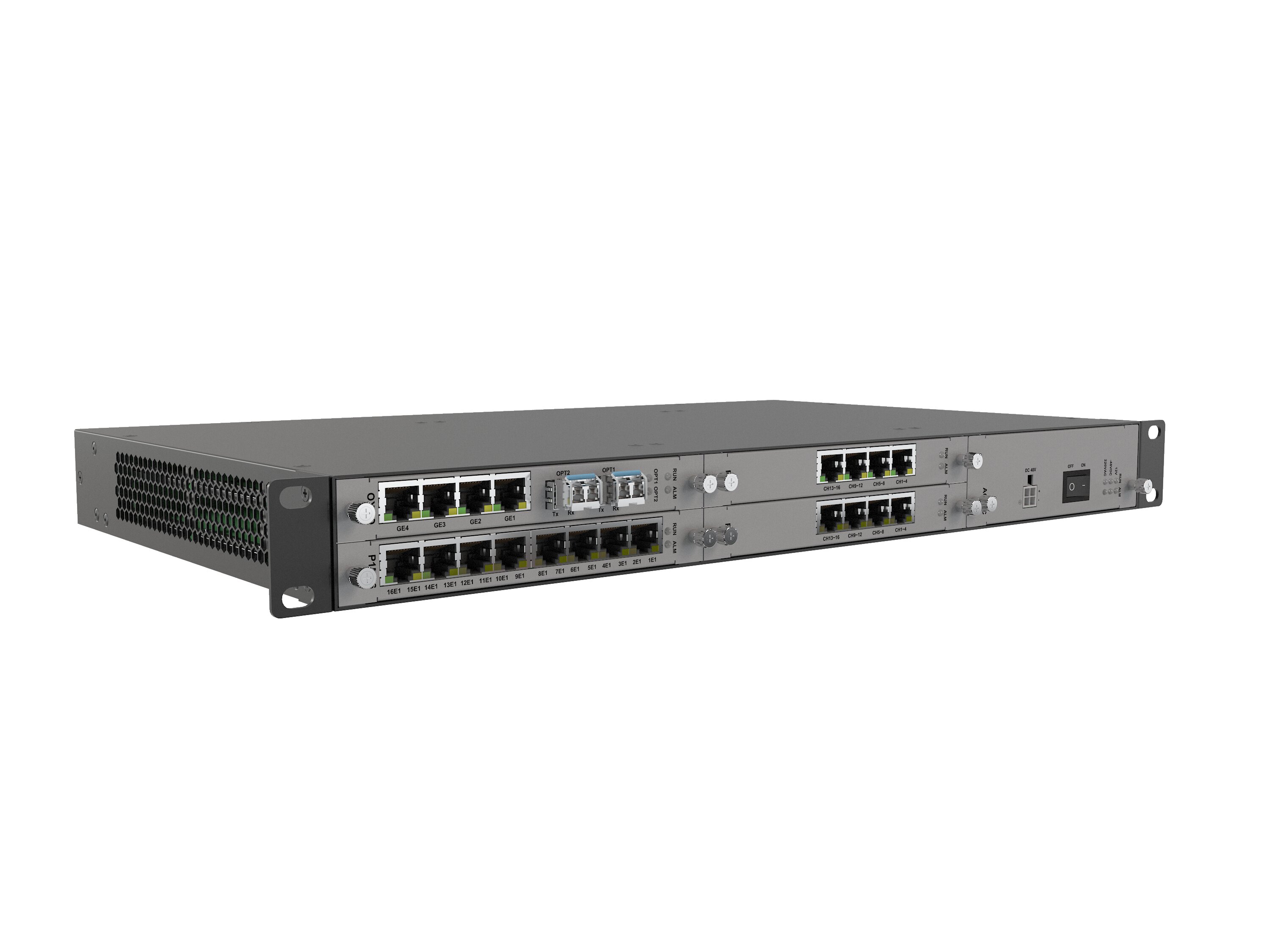

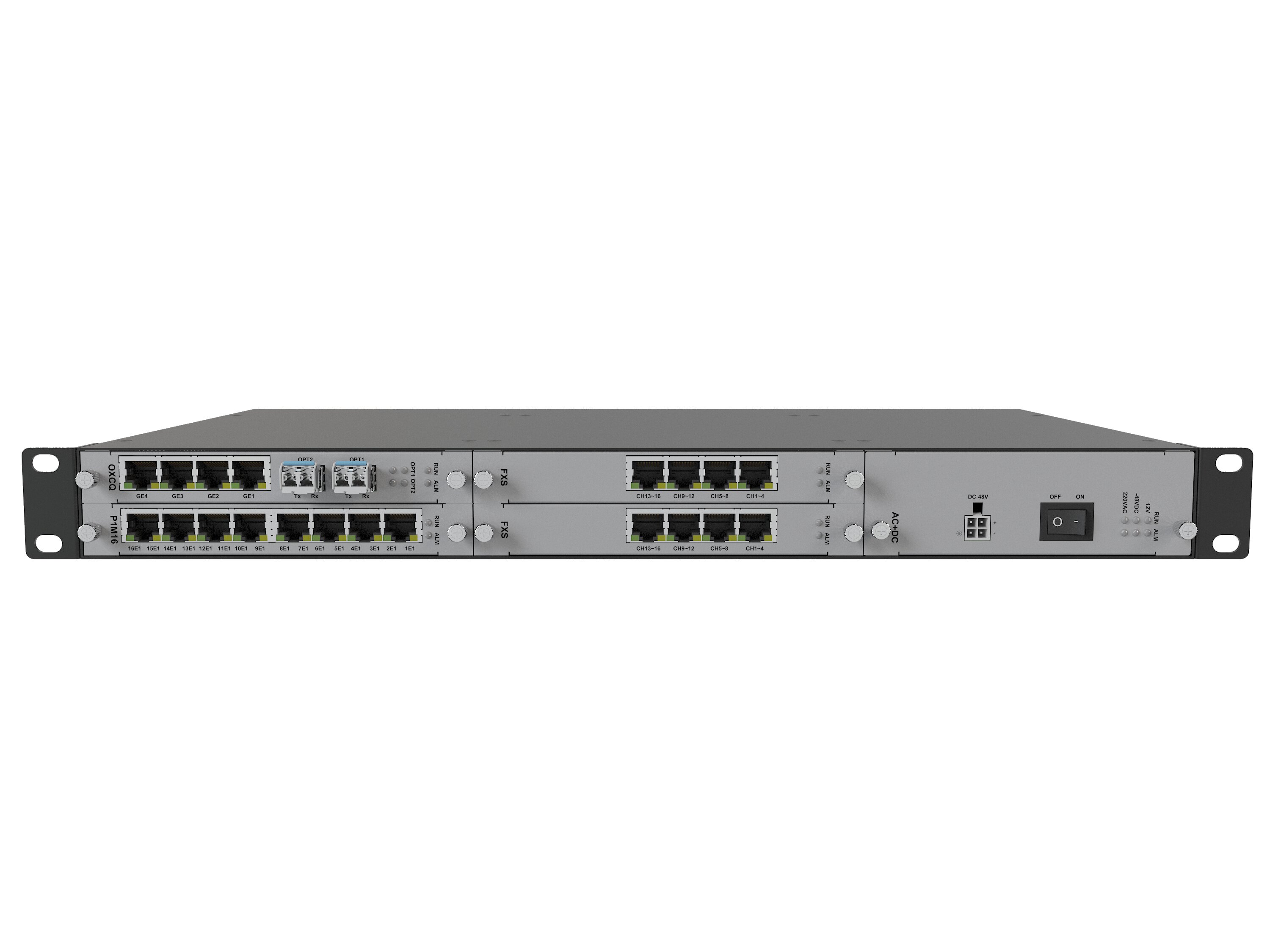

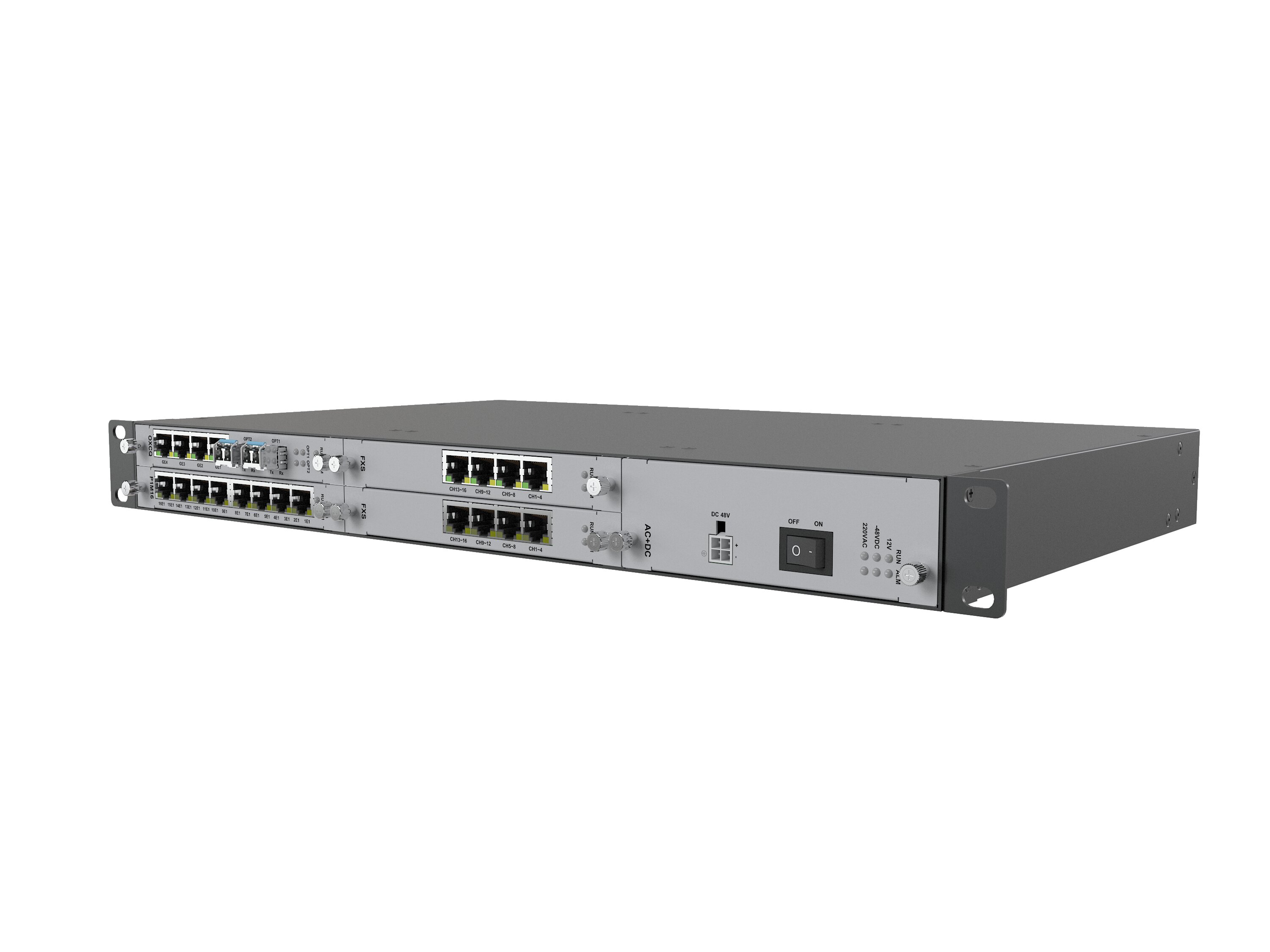

结构形式：标准机架式19”1U，1个电源板位、1个主控板位、3个业务板位；
Ø 特色功能：
宽窄带一体化接入、传输；
与PT-60 2516、PT-60 3516设备板卡通用，减少备件，维护方便；
具备完整的告警及状态指示功能，便于维护管理。
| 光接口 |
接口速率：155Mbps±50ppm 或 622 Mbps±50ppm 输出光功率：≥-15dBm 接收灵敏度：≤-35dBm 光波长： 1310nm/1550nm 光接口连接器：SFP/LC |
| E1接口 |
接口速率：2.048Mbps±50ppm 接口码型：HDB3码，符合G.703标准 接口阻抗：75Ω或120Ω 帧结构： 符合ITU G.704、G.706 抖动特性：满足G.742和G.823标准 |
| 以太网接口 |
速度：10/100Mbps自适应，全/半双工自适应 协议：IEEE802.3，IEEE802.1Q (VLAN) 连接器：RJ45 |
| 工作电源 |
输入电压：标准 -48VDC和220VAC 电压范围：-36VDC ∼ -72VDC，176VAC ∼ 264VAC 电源功耗：<50W |
| 工作环境 |
工作温度：-10℃∼50℃ 工作湿度：5%∼95% (无凝结) 储藏温度：-40℃∼80℃ 储藏湿度：5%∼95% (无凝结) |
