单台设备最大支持两个电源，两个主控，96路E1，2路 2.5G光口，支持断电直通功能

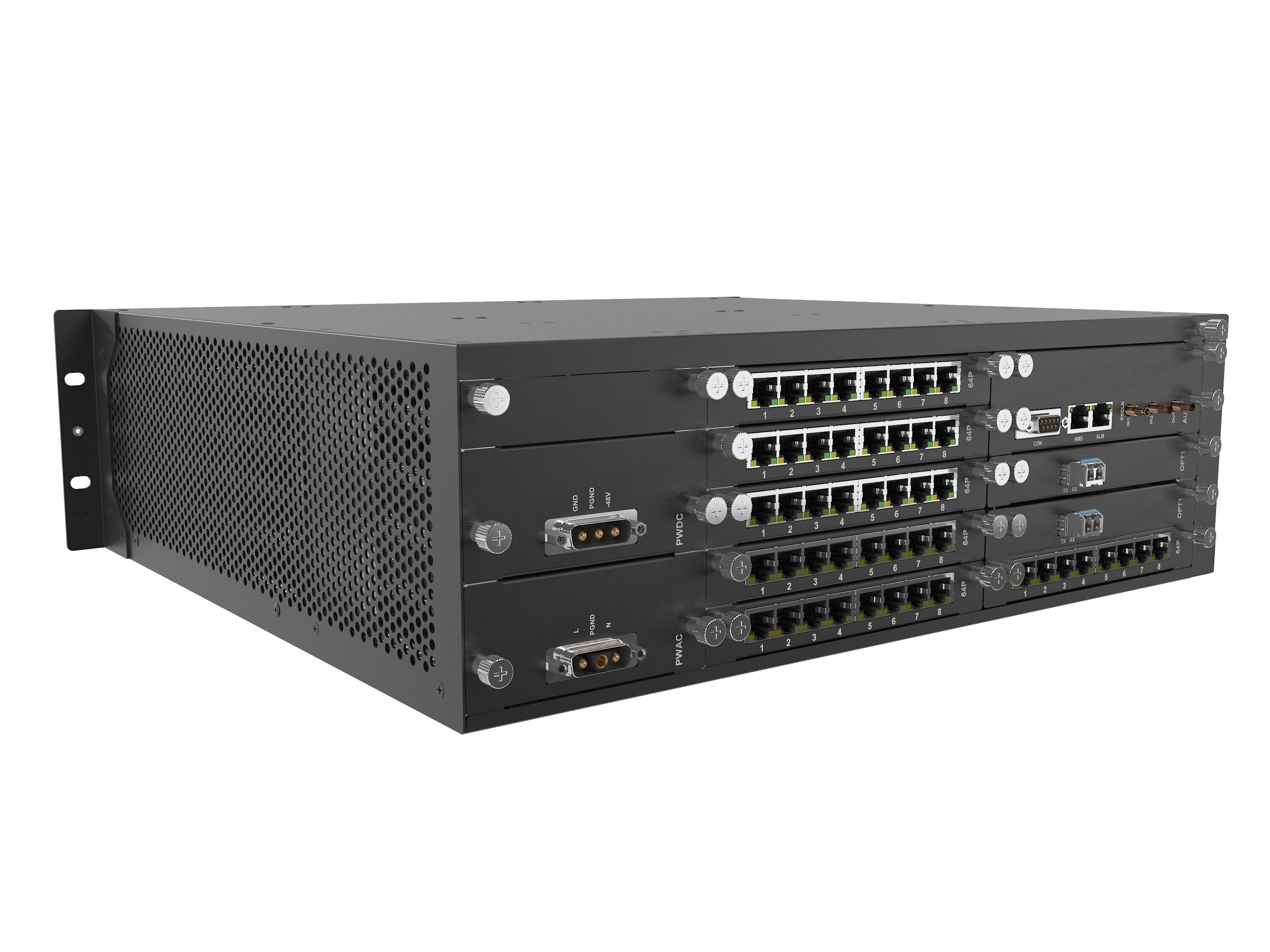

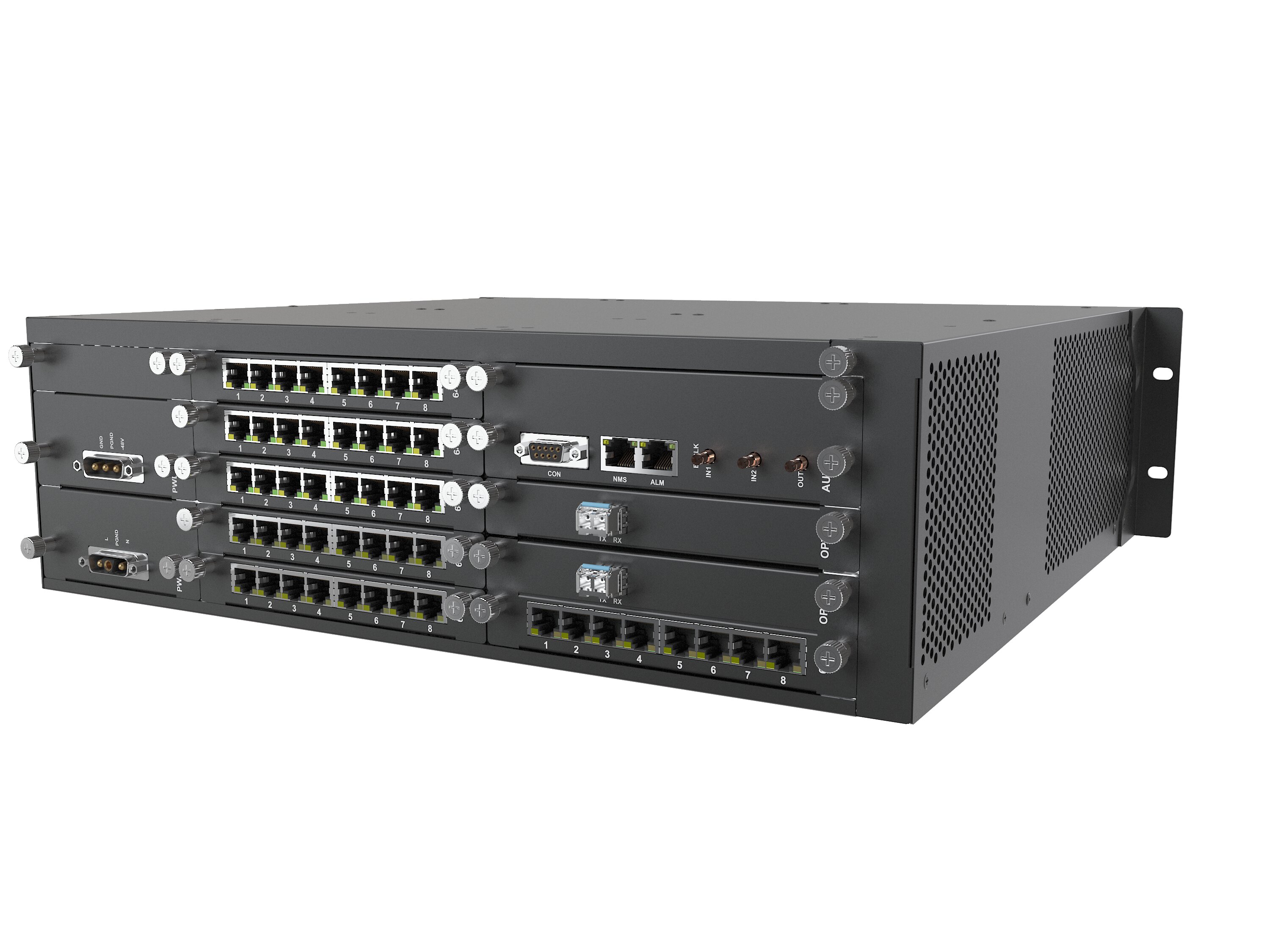

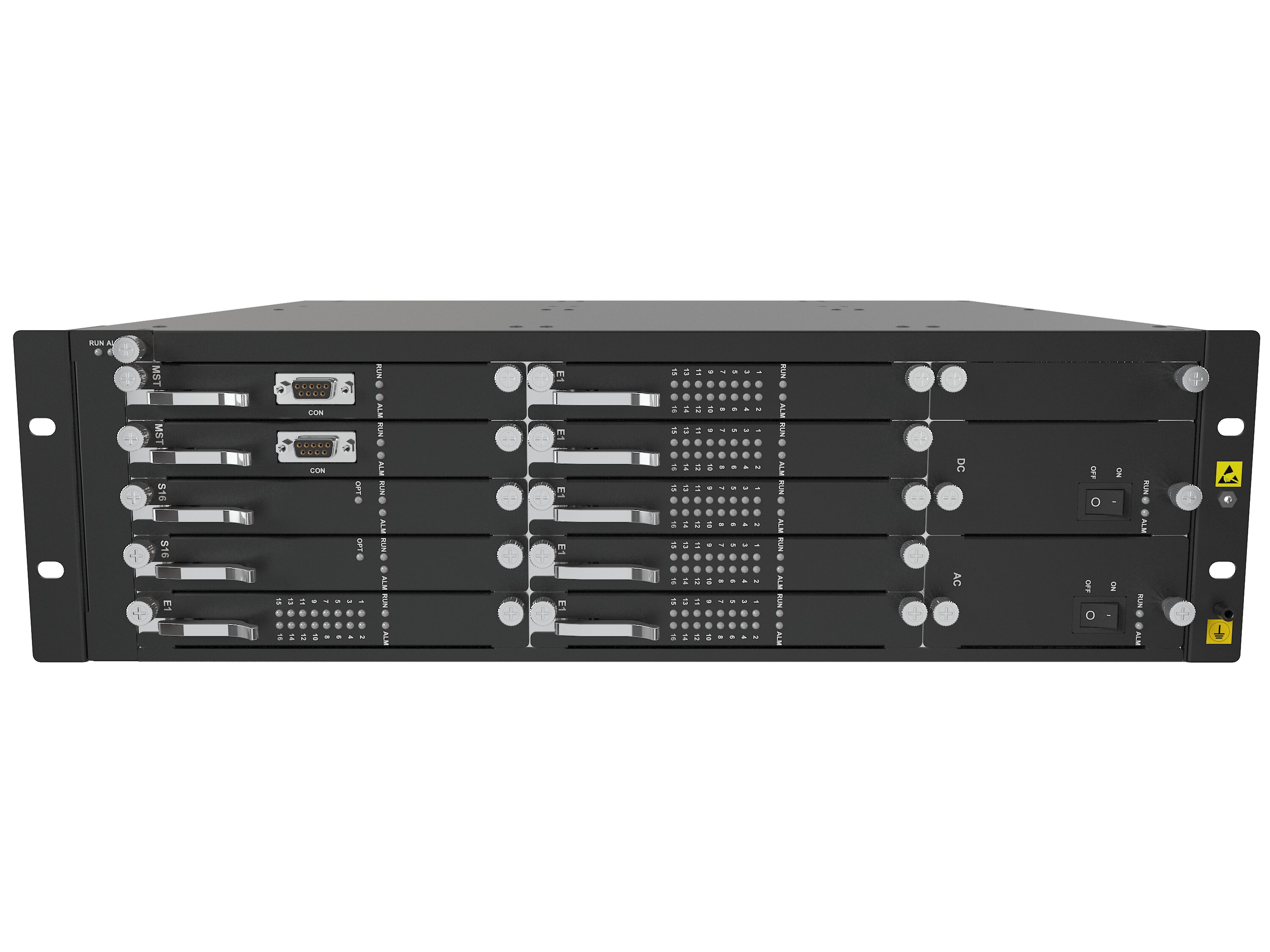

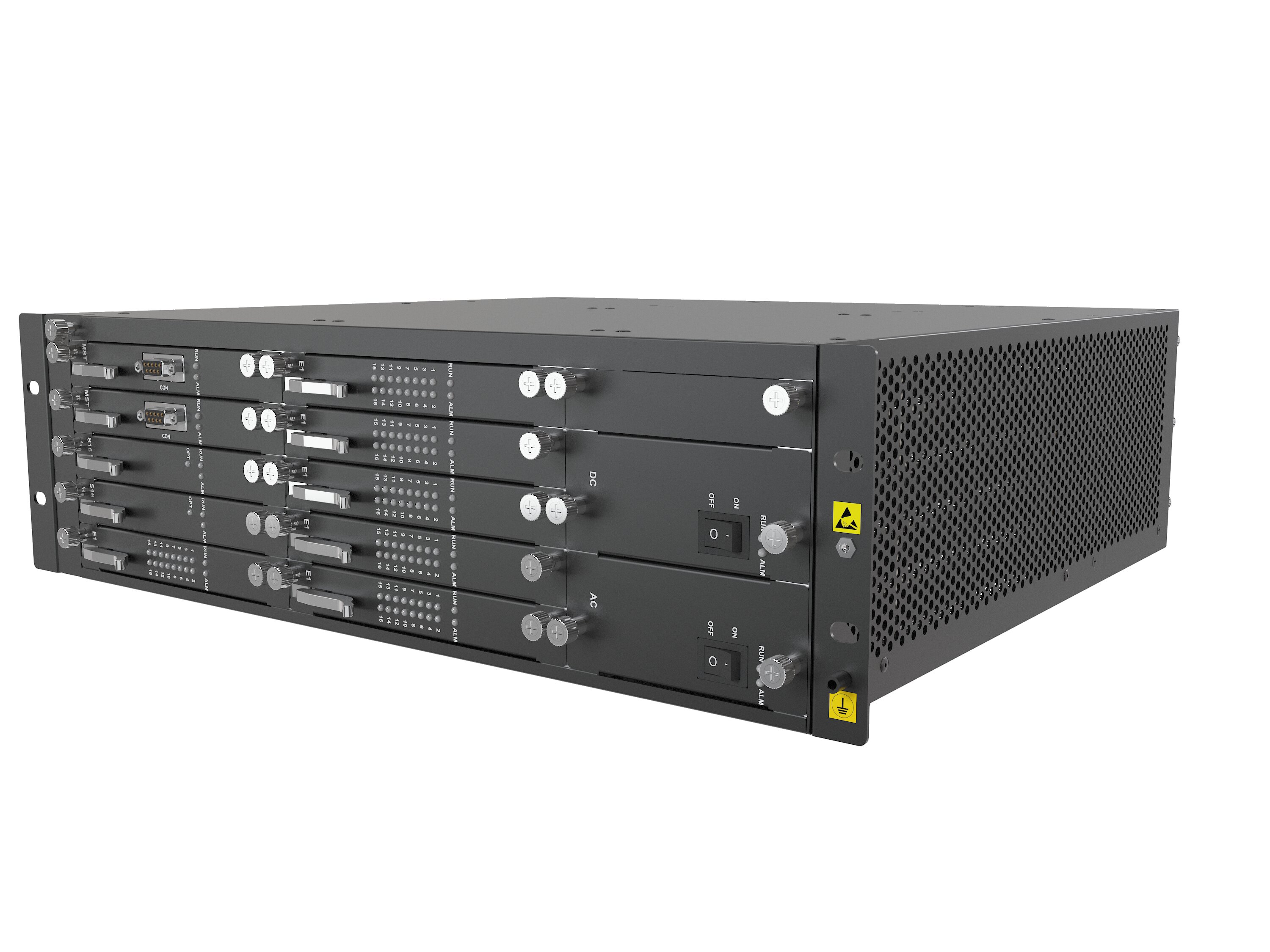

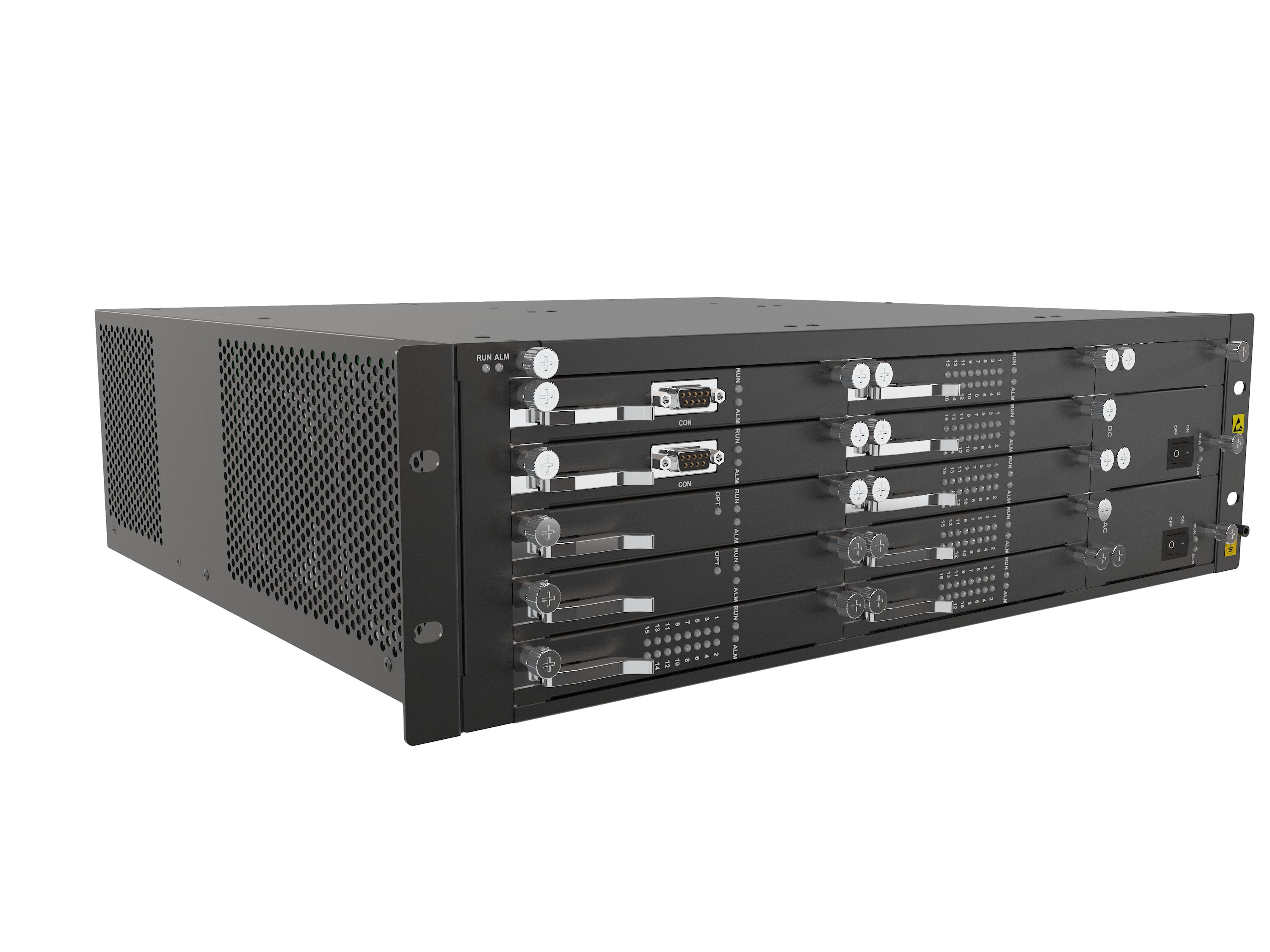

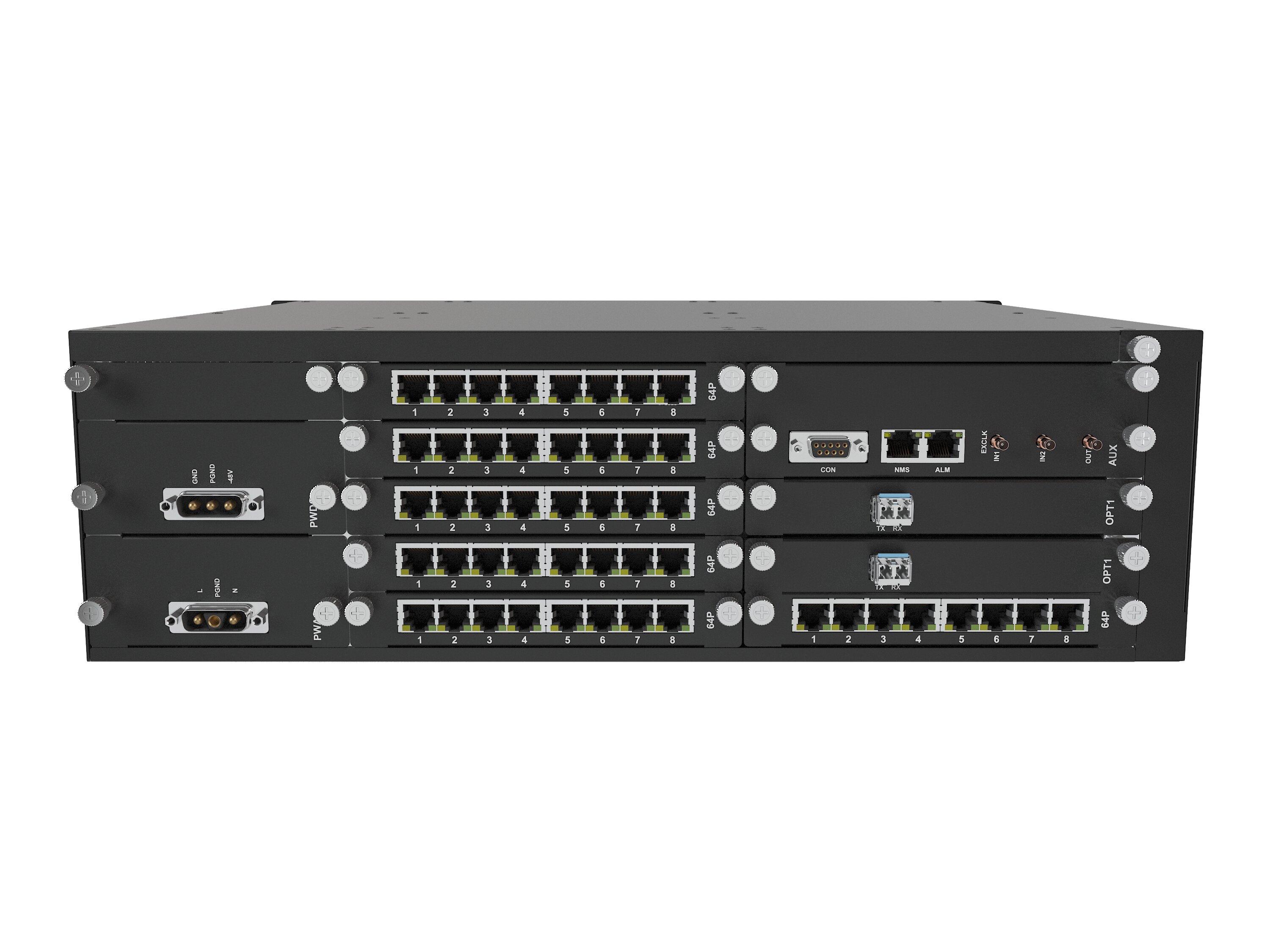

PT-30 3016智能数字配线系统的子架为3U高，标准19英寸宽。单子框支持内线96个E1基群全交叉，单系统支持2路2.5G光接口，支持环形、链路、星形组网方式。

最大支持10台设备通过2.5G光传输接口组网，最大E1交叉容量可达1008线。

系统配有网络资源管理系统，通过NMS网管系统，可以方便地配置交叉连接，设置E1端口环回，读取设备配置。

• 支持2M信道软件跳接功能；

• 支持实时在线2M端口LOS、AIS告警检测；

• 具备端口线路环回、设备环回、双向环回设置；

• 具备内置多路误码仪，可同时对多路信道进行误码测试；

• 内置误码仪支持帧结构、测试码型、告警插入等设置；

• 测试功能支持误码秒、误码秒率、严重误码秒、严重误码秒率、告警次数、告警时长的统计功能；

• 具备2M端口帧结构在线探测；

• 具备2M端口传输时延测试；

• 支持主控单元盘：实现1+1热备份；

• 支持光接口：实现SNCP 环网保护；

• 支持掉电直通功能：业务接口出线板可选掉电直通功能板；

• 具备设备运行状态自动探测功能，包括所有板卡状态、温度等；

• 所有板卡支持热插拔。

STM-16光口	比特率：2488.320Mb/s 接口特性：ITU-T G.957/G.958 接口码型：NRZ 工作波长：1310nm（可选1550nm）灵敏度：≤-20dB 适配器：SFP 接口： S-16.1
E1接口	比特率： 2048Kb/s±50PPm 接口特性：符合ITU-T G.703 接口码型：HDB3 接口阻抗：75Ω或120Ω可选，默认配置为75Ω 抖动特性：符合ITU-T G.823
工作电源	输入电压：标准-48VDC和220VAC 电压范围：-36VDC ∼ -72VDC，176VAC ∼ 264VAC 电源功耗：<50W
工作环境	工作温度：-10℃∼50℃ 工作湿度：5%∼95% (无凝结) 储藏温度：-40℃∼80℃ 储藏湿度：5%∼95% (无凝结)

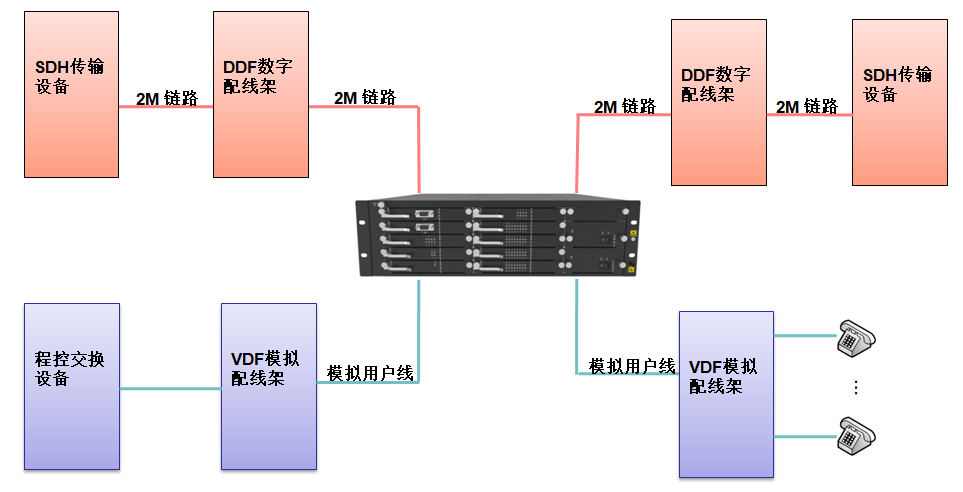

智能配线系统具有强大的组网能力，可单模块组建小规模智能模拟、智能数字一体化模式，也可多台级联组建大规模智能模拟配线模式。
